Conocimientos de perspectiva básica




  La perspectiva en los planos inclinados.



Plano inclinado: EscalerasA la hora de plasmar o representar algunas imágenes, exigirá la utilización de planos inclinados, como la representación de unas escaleras o de una calle cuesta arriba, para lo que necesitaremos, como mínimo dos puntos de fuga uno situado como es perceptivo sobre la línea del horizonte y otro por encima de la misma. Observad las siguientes figuras.

Planos inclinados:

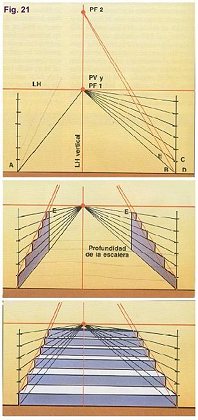

Representación de una escalera en perspectiva paralela: Observad la figura 21 y aplicad, según nos muestra el dibujo, todo los conocimientos que hasta aquí hemos explicado.











Representación de una calle que sube (plano inclinado hacia arriba).

Plano inclinado: Calle que sube

Como podéis observar en la Figura 22, desde el Punto de Fuga 1 (PF1), que es el situado en la línea del horizonte, (el que está a la altura de nuestros ojos), fugan todas las líneas que nos darán la posición de las ventanas, tejados, mamparas, luminosos, excepto las líneas que suben, líneas de cimentación de los edificios, aceras bordillos, farolas y personas, … que fugarán desde PF2

Observad también que el PF2, se sitúa en la vertical de PF1, aunque hemos de advertir que esto se produce únicamente cuando la calle y los edificios que la componen guardan una construcción totalmente paralela ya que, de lo contrario, deberíamos buscar más puntos de fuga.

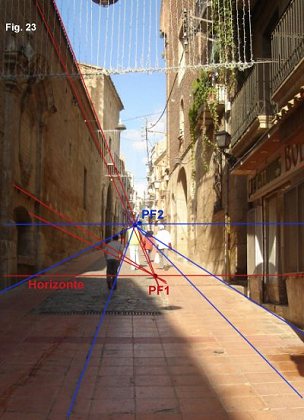

Veamos un ejemplo de la realidad Figura 23 y observad que en primer lugar el punto de Fuga 2 no se sitúa en la vertical de PF1, por la sencilla razón que los edificios que componen la calle no son paralelos entre si. Por la misma razón si buscásemos los puntos de fuga de la fachada de los edificios de la derecha nos daría otro punto de fuga que no sería PF1.

Foto calle y elementos de perspectiva

Por otra parte si buscásemos los puntos de fuga de los edificios de la derecha veremos que no coinciden con el Punto de fuga de loas edificaciones de la izquierda, por la misma razón apuntada anteriormente, las edificaciones no son paralelas.
De las edificaciones que quedan por encima deberíamos buscar los puntos de fuga correspondientes.

Representación en perspectiva de una calle que baja (plano inclinado hacia abajo).

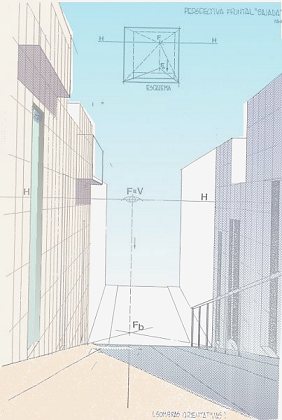

Para representar una calle con el plano inclinado hacia abajo, es decir de bajada, el segundo Punto de fuga (Pb) tendríamos que situarlo por debajo de la línea del horizonte. observad la siguiente figura.

Plano inclinado calle que baja
