Conocimientos de perspectiva básica




  Elementos y fundamentos básicos sobre perspectiva.



Existen unos cuantos elementos básicos que debemos conocer y unos fundamentos que no debemos olvidar a la hora de componer un dibujo y, entre los imprescindibles, hemos de citar:

La línea del horizonte (En los dibujos nos referiremos a ella con las siglas LH), por lo que la Línea del horizonte es una línea imaginaria que, mirando al frente, se halla situada a la altura de nuestros ojos. El ejemplo típico que se emplea para ilustrar la línea del horizonte es un día en la playa. La línea del horizonte coincide con la línea que delimita el cielo y el agua. Si estamos tumbados en la playa vemos poco mar, la línea del horizonte está baja, si nos ponemos de pie, vemos más superficie de agua, con nosotros ha subido la línea del horizonte, y mucho más si nos asomamos a los acantilados, la línea del horizonte habrá subido con nosotros y estará muchísimo más alta. Por lo tanto antes de empezar a dibujar, a pintar tenemos que determinar donde se encuentra la línea del horizonte, encima o debajo del tema que queremos representar, incluso puede ser que se halle situada fuera del cuadro.
Linea del horizonte

El punto o puntos de fuga. (En los dibujos nos referiremos a ella con las siglas PF) Los puntos de fuga se hallan siempre situados en la línea del horizonte. Si observamos la Fig. 2, Punto de Fuga . Perspectiva paralelaque representa los andenes de una estación de tren, veremos que todas las líneas paralelas perpendiculares al horizonte confluyen en un punto que es al que denominamos punto de fuga. En un dibujo se pueden emplear uno o más puntos de fuga, según como sea la perspectiva: perspectiva paralela, (a la que algunos llaman frontal) con un solo punto de fuga, perspectiva oblicua con dos puntos de fuga y perspectiva aérea con tres puntos de fuga. (Ver Fig.3). Si observamos la figura 3, notaremos que en la perspectiva aérea nos quedan dos puntos de fuga fuera del plano del cuadro.

Clases de Perspectiva

Plano del Cuadro. (En los dibujos nos referiremos a ella con las siglas PC) Es la superficie física del elemento sobre el cual vas a dibujar o pintar, que no es más que el papel o lienzo sobre el que plasmamos el dibujo. Lo que Leonardo da Vinci llamo la ventana y León Batista Alberti (arquitecto S. XV) llamo el velo. (Ver Fig. 4).

Punto de vista. (En los dibujos nos referiremos a ella con las siglas PV) Es el punto desde donde miramos. Se halla situado en el mismo plano que la línea del horizonte y a la misma altura que el punto de fuga. (Ver Fig. 4).


Elementos de un cuadro.

Línea de Tierra. (En los dibujos nos referiremos a ella con las siglas LT). Que es la línea imaginaria donde se apoya el modelo a reproducir. Por lo que la distancia entre la línea de tierra y el punto de fuga será igual a la que existe entre el suelo (Plano de Tierra) sobre el que estamos y nuestros ojos. (Ver Fig. 4).

Plano de Tierra. (En los dibujos nos referiremos a ella con las siglas PT) El plano de tierra es la superficie sobre la que nos asentamos tanto nosotros como el modelo objeto de nuestra observación. (Ver fig. 4).

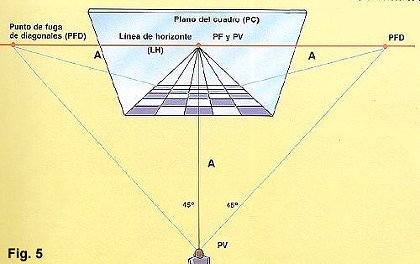

Punto de fuga de diagonales.
(En los dibujos nos referiremos a este término con las siglas PFD).
Este es un punto de fuga adicional que se emplea para representar espacios y formas iguales que fugan al horizonte, como por ejemplo los palos de un tendido eléctrico, las columnas de un claustro, las baldosas de una sala.

Fuga de diagonales

Para situar los puntos de fuga de las diagonales de forma precisa en la perspectiva paralela, seguiremos la siguiente norma: situaremos a partir del PF, los PFD1 y PFD2 a la distancia que separa el PV del PF. Valga como introducción el siguiente esquema que más adelante volveremos a incidir sobre el tema.
